شركات تصنيع حوامل الكابلات: دليلك لاختيار الشركة الأنسب لمشروعك

في مشروعات البنية التحتية الحديثة والأعمال الإنشائية، لم تعد أنظمة تمديد الكابلات مجرد وسائل لتنظيم مسارات الأسلاك، بل أصبحت عنصر أساسي في حماية شبكات الكهرباء والاتصالات وضمان كفاءتها التشغيلية على المدى الطويل فهي تسهم في الحد من تأثير الأحمال الميكانيكية، ومقاومة العوامل البيئية المختلفة، وتحسين تبديد الحرارة، بما يعزز سلامة الأنظمة واستمرارية نقل الطاقة والبيانات بكفاءة.

يستعرض هذا الدليل الهندسي أهم أنواع الكابل تراي  Cable Tray داخل شركات تصنيع حوامل الكابلات ويشرح مواصفاتها الفنية ومعاييرها القياسية، مع توضيح الأسس الهندسية التي تساعد على اختيار النظام المناسب وفقًا لطبيعة المشروع ومتطلباته التشغيلية، بالإضافة إلى تقديم مقارنة بين أبرز الخيارات المتوفرة في السوق المصري.

ما هي أنواع حوامل الكابلات؟

تختلف أنواع حوامل الكابلات بناءً على طبيعة الأحمال الميكانيكية، ظروف البيئة المحيطة (داخلية أو خارجية)، ومتطلبات التهوية للكابلات وفيما يلي استعراض لأبرز الأنواع المعتمدة هندسياً:

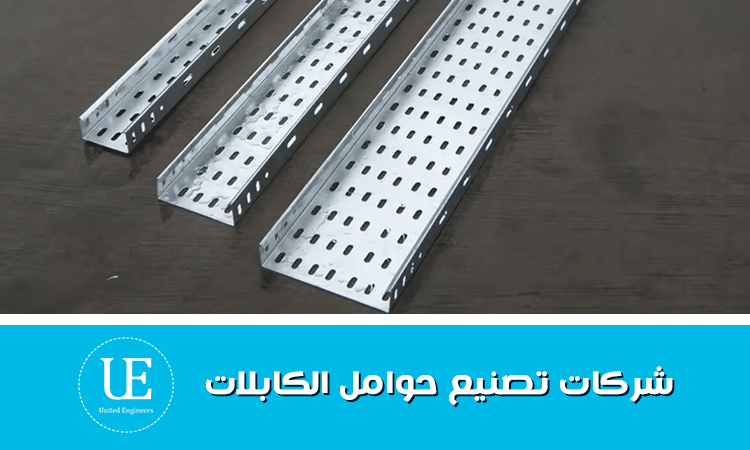

• حامل الكابلات المثقوب (Perforated Cable Tray)
  • يتميز بقاع يحتوي على ثقوب منتظمة تسمح بتدوير الهواء بشكل متوازن مع تدعيم حماية الكابلات.
  • الاستخدام الشائع: شركات تصنيع حوامل الكابلات توفر كابلات التحكم (Control Cables) وكابلات القدرة المنخفضة والمتوسطة في المباني التجارية والمصانع.
  • الميزة: يسهل عملية تثبيت الكابلات باستخدام رباطات الكابلات (Cable Ties) عبر الثقوب.
• حامل الكابلات السلمي (Ladder Cable Tray)
  • الوصف: يتكون من عارضتين جانبيتين مرتبطتين بدرجات عرضية تشبه السلم، مما يمنح أقصى درجات التهوية.
  • الاستخدام الشائع: كابلات الجهد العالي والقدرة ذات المقاطع العرضية الكبيرة التي تولد حرارة عالية أثناء التشغيل.
  • الميزة: حماية فائقة من تراكم الرطوبة والغبار، مع سهولة تامة في صيانة وتمديد الكابلات.
• حامل الكابلات صلب القاع (Solid Bottom Cable Tray)
  • الوصف: مسار مغلق بالكامل بدون أي فتحات تهوية، ويوفر أقصى حماية ميكانيكية وبيئية.
  • الاستخدام الشائع: توفر شركات تصنيع حوامل الكابلات كابلات الاتصالات الحساسة، الألياف الضوئية (Fiber Optics)، والتطبيقات التي تتطلب حماية من الغبار والزيوت أو الحد من التداخل الكهرومغناطيسي (EMI).
• حوامل كابلات الشبكة السلكية (Wire Mesh Cable Tray)
  • الوصف: مصنعة من أسلاك الفولاذ المجلفن الملحومة على شكل شبكة، وتتميز بخفة الوزن وسهولة التشكيل اليدوي في الموقع.
  • الاستخدام الشائع: مراكز البيانات (Data Centers)، مرافق شبكات الاتصالات، والتطبيقات المقامة فوق الأسقف المعلقة.

يمكنك أيضًا الاطلاع على تصميم حوامل الكابلات لمعرفة المزيد من التفاصيل والحلول المتعلقة بالكابلات والأنظمة الكهربائية المختلفة.

الفرق بين حوامل كابلات المهندسين المتحدين وحوامل السويدي

عند المفاضلة بين الموردين والمصنعين في مصر لاختيار الاعتماد البرمجي والموقعي، يركز مهندسو الاستشاري والمقاولون على مجموعة من المعايير الفنية والتنفيذية في اختيار افضل شركات تصنيع حوامل الكابلات:

1. مصنع المهندسين المتحدين (United Engineers)

• المرونة التصنيعية: يتخصص مصنع المهندسين المتحدين في تصنيع الكابل تراي والكابل ترانك وفق أبعاد ومواصفات هندسية مخصصة (Customized Dimensions) لتناسب المتطلبات المعقدة للمشاريع.
• دقة التشكيل: يعتمد المصنع على ماكينات القص والتقطيب بالكمبيوتر (CNC Punching & Bending)، مما يضمن دقة الفتحات ومسافات التثبيت وتقليل نسبة التالف.
• تكامل الملحقات: يوفر المصنع كافة الإكسسوارات الهندسية الخاصة بالنظام (كالوصلات، الأغطية، المشتركات الأفقية والرأسية، والسبورتات الحاملة) مصنعة بنفس درجة الجودة لتسهيل التجميع في الموقع.

2. حوامل كابلات السويدي (Elsewedy Cable Trays)

• الانتشار الجاهز: تتميز خطوط إنتاج السويدي بتوفر مقاسات قياسية نمطية بكميات كبيرة في السوق.
• الاعتمادات المسبقة: تمتلك العلامة التجارية اعتمادات واسعة في المشروعات القومية والتطبيقات القياسية.
• الخلاصة للخبراء: بينما تعد منتجات السويدي اختيار ممتاز للمشاريع ذات التصاميم النمطية الجاهزة، يوفر مصنع المهندسين المتحدين ميزة رقابية وهندسية عالية للمشاريع التي تتطلب سرعة توريد بأبعاد غير نمطية، أو معالجات طلاء خاصة (كالدهان الإلكتروستاتيكي المقاوم للأحماض) بأسعار تنافسية ومباشرة من المصنع.

وللحصول على التفاصيل المباشرة حول المنتجات والاعتمادات، يمكنك تصفح موقع المهندسين المتحدين الرسمية للاطلاع على سابقة الأعمال وكتالوجات التوريد.

ولمزيد من المعلومات حول أنواع الكابلات الكهربائية ومواصفاتها، يمكنك قراءة سعر متر كابل تراى والتعرف على أهم النقاط التي قد تساعدك في اختيار المنتج المناسب.

مقاسات حوامل الكابلات

تتوفر حوامل الكابلات (Cable Trays) داخل شركات تصنيع حوامل الكابلات بمجموعة واسعة من المقاسات لتلبية احتياجات المشروعات الكهربائية والصناعية المختلفة، ويعتمد اختيار المقاس المناسب على عدد الكابلات، وأقطارها، ونسبة التوسعات المستقبلية، إضافة إلى طبيعة الأحمال، اليكم جدول بمقاسات حوامل الكابلات.

المقارنة بين الحوامل البلاستيكية (PVC) والمعدنية (Steel Cable Trays)

تتزايد التساؤلات حول مدى إمكانية استخدام الكابل تراي البلاستيك كبديل للأنظمة المعدنية. توضح شركة المهندسين المتحدين افضل شركات تصنيع حوامل الكابلات في الفقرة  التالية أوجه الاختلاف الرئيسية:

• أنظمة حامل الكابلات المتحرك (Cable Drag Chains)
  • في خطوط الإنتاج والآلات الصناعية ذات الحركة المستمرة (مثل الرافعات الجسرية، ماكينات الـ CNC، والمستودعات الاتوماتيكية)، تستخدم حوامل الكابلات المتحركة لحماية الخراطيم الهيدروليكية وكابلات الحركة من الالتواء والتآكل الميكانيكي.
• فوائد النظام في البيئات الصناعية:
  • تأمين سلامة بيئة العمل: منع تشابك الكابلات في أجزاء الماكينات المتحركة، مما يقلل مخاطر الأعطال والتوقف المفاجئ.
  • إطالة عمر الكابلات: تقليل الإجهاد الناجم عن الانحناء والتكرار اليومي بفضل تحديد حد أدنى لنصف قطر الانحناء (Bending Radius).
  • سهولة الصيانة: توفر شركات تصنيع حوامل الكابلات تصميم مفصلي يتيح الفتح السريع واستبدال الكابلات المقطوعة دون الحاجة لفصل باقي الشبكة.
• أنظمة الكابل ترانك المستقيم (Cable Trunking Systems)
  • تصنع حوامل الكابلات الكهربائية المغلقة (كيبل ترنك) من الصاج المجلفن أو الألومنيوم بدون أي ثقوب، وهي مصممة لحماية شبكات التغذية الكهربائية الحساسة وشبكات التيار الخفيف (Data & Telecom).
  • مزايا الكابل ترانك:
  • عزل كامل: يوفر أقصى درجات الحماية ضد الغبار، الأتربة، والمياه في المناطق الصناعية أو الخارجية.
  • الحد من الضوضاء الكهرومغناطيسية: يقلل من تشويش كابلات القوى على كابلات البيانات والاتصالات عند مسارها جنبًا إلى جنب.
  • مظهر جمالي ونظيف: يستخدم بكثرة داخل المستشفيات، المعامل، والمباني الإدارية لضمان عدم إظهار الكابلات.

ولمعرفة أحدث القوائم المحدثة وأنظمة التمديد المتاحة في شركات تصنيع حوامل الكابلات، يمكنك متابعة أسعار كابل تراي وأنظمة التثبيت للحصول على تحديثات الأسعار والمواصفات.

إذا كنت ترغب في معرفة المزيد عن الكابلات الكهربائية واستخداماتها المختلفة، يمكنك الاطلاع على أنواع حوامل الكابلات لمعرفة أهم المعلومات والتفاصيل.

أسعار حوامل الكابلات في مصر والعوامل المحتملة لتحديد التكلفة

تبحث الشركات والمقاولون دائمًا عن تقدير مالي دقيق لمشاريعهم. تتأثر تكلفة المتر الطولي من الكابل تراي في السوق المصري بالمحددات التالية:

• سعر خام الصاج العالمي: يتغير السعر بناءً على البورصة العالمية للحديد والصلب (صاج بارد أو ساخن).
• نوع وسمك الجلفنة: تختلف تكلفة الجلفنة الكهربائية عن الجلفنة بالتغطيس على الساخن (Hot-Dip Galvanized) التي توفر حماية لعشرات السنين.
• أبعاد الحامل وسمكه: زيادة العرض، الارتفاع، وسمك الصاج (من 0.8 مم إلى 2.0 مم) تزيد من وزن المتر وبالتالي تكلفته.
• الإكسسوارات ونظام التثبيت: تشمل تكلفة المشروع كلاً من الحوامل المفردة، الوصلات، الأغطية، والسبورتات (Supports).
• طلب تسعير مخصص ومعاينة هندسية

نظرًا للتغيرات الدورية في أسعار الخامات، يفضل الحصول على عرض سعر مباشر من شركات تصنيع حوامل الكابلات مخصص لجدول الكميات الخاص بمشروعك

الأسئلة الشائعة

ما هو الفرق بين الجلفنة على البارد والجلفنة على الساخن للحوامل؟

الجلفنة على البارد (Electro-Galvanized) توفر طبقة رقيقة من الزنك وتناسب التطبيقات الداخلية والمباني الجافة أما الجلفنة على الساخن (Hot-Dip Galvanizing) فتتم عبر غمر الصاج في الزنك المنصهر عند درجة حرارة عالية، مما ينتج طبقة سميكة ومقاومة للصدأ والتآكل في الظروف الخارجية والساحلية.

كيف يتم تحديد مقاس حامل الكابلات المناسب للمشروع؟

يتم حساب المقاس داخل شركات تصنيع حوامل الكابلات عبر تجميع مساحات المقطع العرضي لجميع الكابلات المارة داخل المسار، مع إضافة مساحة فارغة لا تقل عن 20% إلى 50% لضمان التهوية الجيدة وإمكانية إضافة كابلات مستقبلاً وفق كود NEMA VE 2.

هل يمكن تركيب كابلات القوى وكابلات التيار الخفيف على نفس الحامل؟

يفضل فصل كابلات القوى (Power Cables) عن كابلات التيار الخفيف (Data/Control Cables) في حوامل منفصلة. وفي حال الضرورة، يجب استخدام فاصل معدني (Divider/Barrier Strip) داخل نفس الكابل تراي وتأريض الفاصل جيدًا للحد من التداخل الكهرومغناطيسي.
